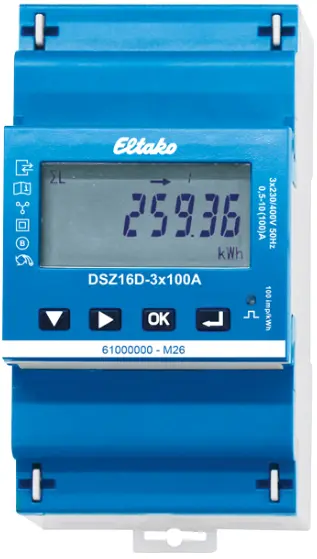

- Tre-fasemåler 3x100 A med Modbus
og S0-grensesnitt.
- MID-kompatibel og derfor godkjent
for bruk til faktureringsformål.
- Kan
benyttes i IT/TN/TT nett.
- Maksimal strøm 100 A /
Referansestrøm 10 A
- Monteres på DIN skinne. 3 moduler. 54mm bredde.
- Plomberbart terminaldeksel
- Nøyaktighetsklasse B (1 %)
- Innkoblingsstrømmen er 40 mA per fas
- Tilkobling L1, L2 og L3 terminal 25mm2 CU
- Tilkobling N terminal 2,5mm2
- Standby tap 0,8W pr fas
- LED display 7 siffer
- 2 telleverk et for totalt forbruk og et som er nullstillbar
Målefunksjoner og måleverdier:
- Spenning
- Strøm
- Aktiv effekt
- Tilsynelatende effekt
- Reaktiv effekt
- Effektfaktor
- Frekvens
Måleravlesning (i displayet på måleren)· - Spenninger: L1-N, L2-N, L3-N, L1-L2, L2-L3,
L3-L1
- Strømmer: L1, L2, L3, N
- Aktiv effekt per fase og totalt
- Frekvens
- Totalt forbruk og per fase
- Visning av gjeldende tariff (T1–T4)
·
Nullstillbare måleravlesninger for total- og
tariffverdier
PIN-beskyttelse for innstillinger
·
Tilbake stilling til fabrikkinnstillinger (PIN, S0, Modbus)
Kommunikasjon: Modbus RTU (RS485)
- Adresse 1–247 (Standard: 1)
- Baudhastighet: 300–115200 (Standard: 9600)
- Paritet: Ingen
- Oddetall, Partall (Standard:
Ingen)
- Stoppbiter: 1, 2 (Standard: 1)
- Modbus-registertabell tilgjengelig
på produktsiden
S0-utgang:
- Pulshastighet: 0,01 til 10 000
pulser/kWh (Standard: 1 000 pulser/kWh)
- Pulsbredde: 2–99 ms (Standard: 30
ms)
