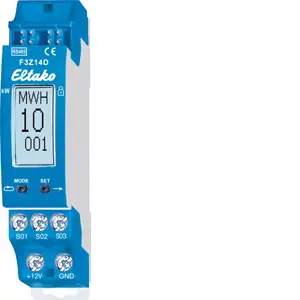

F3Z14D
- Serie 14 enhet som henter informasjon fra strøm-, gass- og vannmålere som har SO+ og SO - protokoll..
- Modulær enhet for DIN-EN 60715 TH35 skinnemontering. 1 modul = 18 mm bred, 58 mm dyp.
- Måleravlesningen legges inn i displayet med to trykknapper, samt impulshastigheten (antall impulser eller omdreininger per kilowattime eller kubikkmeter). Innstillingene kan låses.
- Måleravlesninger kan legges inn og leses ut ved hjelp av PCT14 PC Tool eller med GFA appen / MiniSafe og smart telefon/nettbrett.
Visningen er delt inn i tre felt.
- Felt 1:Standardvisningen er enheten for måleravlesningen som vises i felt 3, enten i kilowattimer, kWh eller megawattimer, MWh eller kubikkmeter, M³ eller kubikkdekameter, DM³.
- Felt 2: Momentær verdi av aktiv effekt i watt og kilowatt eller strømningshastighet i centiliter og desiliter. Pilen til venstre i displayfelt 1 indikerer automatisk omkobling fra 0–99 W eller cl/s til 0,1 til 65 kW eller dal/s. Visningen avhenger av antall impulser fra måleren.Den viste minimumsbelastningen er f.eks. 10 watt ved 2000 impulser per kWh og 2000 watt ved 10 impulser per kWh.
- Felt 3: Måleravlesningen er standardvisningen. Hvert 4. sekund veksler displayet mellom 3 heltall og 1 desimal (fra 0 til 999,9) og ytterligere 1 eller 3 heltall (fra 0 til 999).
Velg måler i displayet:
Trykk på MODE og trykk deretter på MODE igjen for å velge ANZ-funksjonen. Trykk på SET for å velge målernummeret
som skal vises som standard. Trykk på MODE for å bekrefte.
Angi enhetsadresse i bussen og send innlæringstelegrammer som beskrevet i bruksanvisningen. Alle ELTAKO energimålere er utstyrt med et S0-grensesnitt og kan derfor kobles til energimålerkonsentratoren F3Z14D. Kun enhetene FWZ14-65A, DSZ14DRS-3x80A og DSZ14WDRS-3x5A er direkte koblet til bussen.
