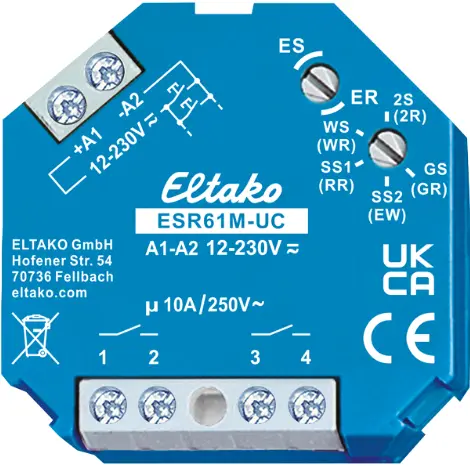

ESR61M-UC 1+1 sluttekontakter (NO), potensialfrie, 10A / 250VAC.
For 230 V LED-lamper opptil 200 W og glødelamper opptil 2000 W.
Ingen standby-effektforbruk.
For innfelt montering. 45 mm lang, 45 mm bred, 32 mm dyp.
Moderne hybridteknologi kombinerer fordelene ved slitasjefri elektronisk styring med
den høye kapasiteten til spesialreleer.
Universell styrespenning 12 til 230 V UC.
Ingen permanent strømforsyning nødvendig, derfor intet standby-effektforbruk.
Ved bruk av bistabile releer unngås effekttap i spolen og varmeutvikling, selv i innkoblet tilstand.
Den tilkoblede lasten må ikke kobles til strømnettet før den korte, automatiske synkroniseringen
etter installasjon er fullført.
Funksjonene for den andre dreiebryteren velges ved hjelp av dreiebryteren
ES U(impus rele)/ER (arbeidstrØmsrele). Innstillingen ER velger funksjonen i parentes. 10 ulike funksjoner kan velges. 2S = Impulsbryter med 2 sluttekontakter (NO)
- (2R) = Koblingsrelé med 2 sluttekontakter (NO)
- WS = Impulsbryter med 1 sluttekontakt (NO) og 1 åpnekontakt (NC)
- (WR) = Koblingsrelé med 1 sluttekontakt (NO) og 1 åpnekontakt (NC)
- SS1 = Impuls-flerkretsbryter med 1+1 sluttekontakter (NO) for koblingssekvens
- 0 – kontakt 1 (1-2) – kontakt 2 (3-4) – kontakt 1 + 2
- (RR) = Koblingsrelé (hvilestrømsrelé) med 2 åpnekontakter (NC)
- SS2 = Impuls-flerkretsbryter med 1+1 sluttekontakter (NO) for koblingssekvens
- 0 – kontakt 1 – kontakt 1 + 2 – kontakt 2
- (EW) = Impulsrelé for kortvarig sluttekontakt (NO) med 1 sluttekontakt (NO) og 1 åpnekontakt (NC),
- koblingsvarighet 1 sek.
- GS = Impuls-gruppebryter med 1+1 sluttekontakter (NO) for koblingssekvens
- 0 – kontakt 1 – 0 – kontakt 2
- (GR) = Grupperelé med 1+1 sluttekontakter (NO) (relé med vekslende sluttekontakter)
Spolestrøm ved 8/12/24/230V: 4mA.± 20%
