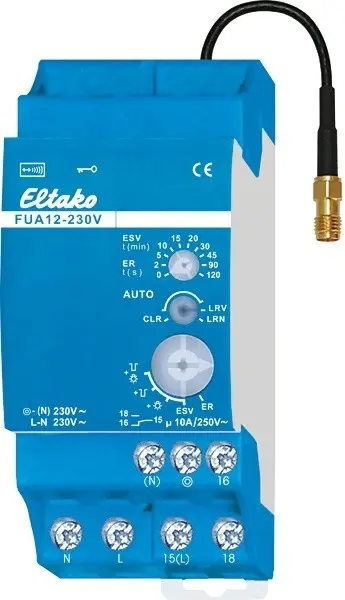

FUA12-230V
Trådløs universalaktuator med utskiftbar antenne. Impulsrelé med integrert reléfunksjon og 1 potensialfri vekselkontakt, 10 A / 250 V AC. For glødelamper opptil 2000 W. Med DX-teknologi, toveis trådløs kommunikasjon og kryptert trådløs overføring. Standbyforbruk kun 0,9 W.
Ved behov kan en trådløs antenne av typen FA250 eller FAG55E- tilkobles.
Modulær enhet for montering på DIN-skinne i henhold til DIN EN 60715 TH35. Byggebredde: 2 moduler = 36 mm. Dybde: 58 mm.
Driftsspenning: 230 V.
Den trådløse universalaktuatoren kombinerer funksjonene til en trådløs antennemodul og en aktuator i form av et 1-kanals impulsrelé med DX-teknologi.
Ved spenningsbrudd beholdes koblingstilstanden. Når driftsspenningen kommer tilbake, kobles enheten ut på en definert måte.
Etter installasjon må den korte, automatiske synkroniseringen være fullført før den tilkoblede lasten kobles til strømnettet.
Patentert ELTAKO Duplex-teknologi gjør det mulig å koble normalt potensialfrie kontakter i sinuskurvens nullpunkt ved kobling av 230 V AC, 50 Hz. Dette reduserer slitasjen betydelig. For å oppnå dette kobles N-lederen til klemme (N) og L til 15(L). Dette gir et ekstra standbyforbruk på kun 0,1 W.
Enheten kan også styres via klemmen for kablet trykknapp. I dette tilfellet må N-lederen kobles til klemme (N). Glimlampestrøm er ikke tillatt.
230 V styretrykknapp: Styrestrøm 0,4 mA. Maksimal parallellkapasitans for den lokale styreledningen er 0,3 µF, tilsvarende en ledningslengde på ca. 1000 m.
Toveis trådløs kommunikasjon og/eller repeaterfunksjon kan aktiveres. Alle tilstandsendringer og mottatte telegrammer for sentralstyring bekreftes da med et trådløst telegram. Dette telegrammet kan læres inn i andre aktuatorer, styringsenheter og universaldisplayer.
Aktuatorens funksjon velges med den nedre dreiebryteren:
- ER: Koblingsrelé.
- ESV: Impulsrelé, eventuelt med utkoblingsforsinkelse.
- ESV med permanentlys via trykknapp.
- ESV med utkoblingsvarsel.
- ESV med permanentlys via trykknapp og utkoblingsvarsel.
Hvis permanentlysfunksjonen er aktivert, slås permanentlys på ved å holde trykknappen inne i mer enn 1 sekund. Funksjonen slås automatisk av etter 2 timer eller ved å trykke på trykknappen.
Hvis utkoblingsvarselet er aktivert, begynner lyset å blinke ca. 30 sekunder før tiden utløper. Dette gjentas tre ganger med stadig kortere tidsintervaller.
I funksjonen ESV stilles utkoblingsforsinkelsen inn fra 2 til 120 minutter med den øvre dreiebryteren. I stilling 0 fungerer enheten som et vanlig impulsrelé, ES, uten utkoblingsforsinkelse, permanentlys via trykknapp eller utkoblingsvarsel.
Når den nedre dreiebryteren står på ER = koblingsrelé, har den øvre dreiebryteren en sikkerhets- og energisparefunksjon i alle stillinger unntatt 0: Hvis en utkoblingskommando ikke registreres, for eksempel fordi en trykknapp har satt seg fast eller er betjent for raskt, åpner kontakt 18 automatisk etter den innstilte tiden på 2–120 sekunder. Når en FTK er lært inn, deaktiveres denne tidsfunksjonen.
Universaltrykknapper kan læres inn med bryterfunksjon (NC).
Trådløs vindus-/dørkontakt FTK og vindushåndtakssensor FFG7B
I funksjonsstilling ER kan flere FTK-enheter og/eller vindushåndtakssensorer FFG7B kobles sammen logisk.
- Sluttefunksjon (NO): Når et vindu åpnes, lukker kontakt 18. Alle vinduer må være lukket før kontakt 18 åpner, for eksempel ved styring av kjøkkenventilator.
- Brytefunksjon (NC): Alle vinduer må være lukket før kontakt 18 lukker. Når et vindu åpnes, åpner kontakt 18, for eksempel ved styring av klimaanlegg.
Skumringsstyring med trådløs utendørs lyssensor FAH
Med en innlært FAH og funksjonsstilling ESV åpner kontakt 18 med 4 minutters forsinkelse når det blir tilstrekkelig lyst, dersom tidsinnstillingen står på 120. I tidsstilling 0 åpner kontakten umiddelbart. Betjening via trykknapp er fortsatt mulig.
Bevegelsesregistrering med trådløs bevegelsessensor FBH
Med en innlært FBH (slave) og funksjonsstilling ER kobler enheten inn når bevegelse registreres. Når det ikke lenger registreres bevegelse, åpner kontakt 18 etter den innstilte tiden på 0–120 sekunder.
Når en FBH (master) med bevegelses- og lyssensor er lært inn, brukes den øvre dreiebryteren til å stille inn lysnivået som avgjør når belysningen skal slås på eller av, i tillegg til bevegelsesregistreringen.
En trådløs utendørs lyssensor FAH eller en trådløs bevegelses- og lyssensor FBH (master) kan brukes i funksjonsstilling ER sammen med en FBH (slave), slik at bevegelse bare tas hensyn til når det er mørkt. Hvis FAH eller FBH (master) registrerer at det er lyst, åpner kontakt 18 umiddelbart.
Ved innlæring lagres også koblingsterskelen for lysnivå, fra begynnende skumring til fullstendig mørke.
Under innlæringen fungerer LED-indikatoren som beskrevet i bruksanvisningen. Under drift viser den trådløse styrekommandoer med korte blink.
