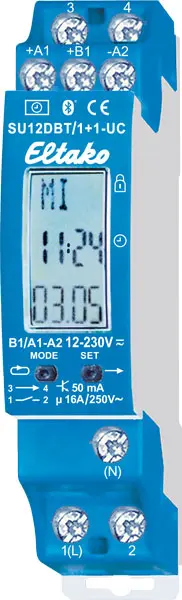

Bluetooth koblingsur astro 2-kanals med display og Eltako Connect-app.

Kanal 1 med 1 NO kontakt potensialfri 16 A/250 V AC og DX.

Kanal 2 med 1 OptoMOS potensialfri halvlederutgang 50 mA/12-230 V AC beregnet for styring av elektronisk relé (ER) eller impulsgrupperelé (EGS).

• Med belyst display og med astro-funksjon.
• "Standby" forbruker kun 0,1-0,3 watt.
• Universell drift- og styrespenning for sentralstyring 12 til 230 V UC.
• Modulær enhet for skinneinstallasjon i henhold til DIN-EN 60715 TH35.
• 1 modul = 18 mm bred, 58 mm dyp.

Med patentert Eltako duplex-teknologi (DX) på kanal 1 potensialfri kontakt, bryter ved nullgjennomgang ved styring av 230 V AC/50 Hz, noe som reduserer slitasjen betydelig. Dette oppnås ved å koble N-lederen til N-tilkoblingen, noe som gir et effektforbruk i standby-modus på kun 0,1 watt.

• Opptil 60 lagringsplasser som fordeles fritt blant kanalene.
• Med dato og automatisk bytte mellom sommertid og vintertid.
• Driftsreserv på ca. 7 dager uten batteri.
• Hver minneplass kan programmeres med funksjonen astronomisk koblingsur (automatisk på/av ved solnedgang/soloppgang), PÅ/AV eller impuls (som utløser en impuls på 2 sekunder).
• Astro-funksjonens tid kan justeres med opptil ± 2 timer, samt solstandskompensering opptil ± 2 timer.
• Med styreinngang (+A1) for sentral PÅ eller sentral AV med prioritet.

Koblingsuret kan stilles inn enten via Bluetooth med appen Eltako Connect eller med MODE- og SET-knappene, knappelåsfunksjon er mulig.

Displaybelysningen tennes når man trykker en gang på MODE eller SET.

20 sekunder etter at du sist trykket på MODE eller SET, går programmet automatisk tilbake til driftmodus og displaybelysningen slukker.

Koble koblingsuret til appen:

• Trykk på SET, displayet viser BLE (Bluetooth) og koblingsurets ID.
• Tilkoblingen til appen kan nå starte (fabrikkinnstilt PIN 123123).
• Skann QR-koden på bruksanvisningen, appen veileder deg gjennom hele programmeringsprosessen. Etter at tilkobling til appen er opprettet, vises BLE+ i displayet.
• Knappene MODE og SET er nå låst.
• Etter 20 minutter uten interaksjon med koblingsuret, kobles Bluetooth-tilkoblingen automatisk fra.

• PIN-koden for Bluetooth-tilkoblingen kan endres i appen under knappen "PIN-kode for enheten".
• Bluetooth-tilbakestilling (sletter eventuelt endret PIN-kode): Bluetooth-tilkoblingen til appen må kobles fra. Trykk og hold inne MODE og SET samtidig i 2 sekunder, RES blinker i displayet.
• Trykk og hold inne SET i 2 sekunder, BLE vises i displayet.
• Hvis du bekrefter med SET, utføres Bluetooth-tilbakestillingen, PIN-koden slettes og enheten tilbakestilles til fabrikkinnstilling.

Still inn koblingsuret med MODE- og SET-knappene:

• Velg språk: Hver gang strømkilden kobles til, kan du innen 10 sekunder velge språk med SET og bekrefte med MODE. D = tysk, GB = engelsk, F = fransk, IT = italiensk og ES = spansk.
• Deretter går displayet over til normal visning: ukedag, tid, dato og måned. Rask rulling: Ved følgende innstillinger ruller tallene raskt oppover når en inntastingsknapp holdes nede. Hvis du slipper knappen og deretter trykker den inn igjen, endres retningen.
• Still inn tid: Trykk på MODE og bruk deretter SET for å finne funksjonen CLK under PRG (program) og velg den med MODE. Under H stiller du inn riktig time med SET og bekrefter med MODE. Gjør det samme under M for minutter.
• Still inn dato: Trykk på MODE og bruk deretter SET for å finne funksjonen DAT under PRG og velg den med MODE. Under Y stiller du inn riktig år med SET og bekrefter med MODE. Gjør det samme under M for måned og D for dato. Den siste innstillingen i sekvensen MO (ukedag) blinker. Trykk SET for å stille inn og trykk MODE for å bekrefte.

Andre innstillinger som geografisk posisjon for astro, manuell PÅ eller AV, sommer/vintertidsinnstilling, sentral PÅ eller AV, tilfeldig funksjon, knappelås og programmering av tider beskrives i bruksanvisningen.
