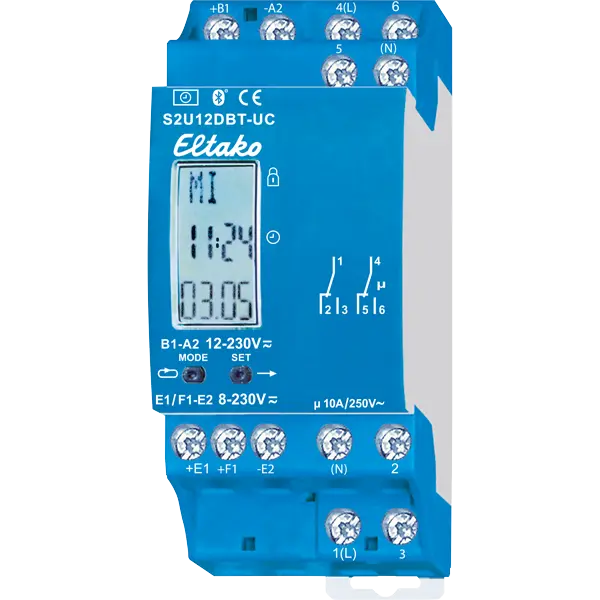

Bluetooth koblingsur astro 2-kanals med display

Bluetooth koblingsur astro 2-kanals med display og Eltako Connect-app.

• Med 1 + 1 NO kontakt potensialfri 10 A/250 V AC og DX-funksjon.
• Med belyst display og astro-funksjon. "Standby"-forbruk på kun 0,1-0,3 watt.
• Universell drift- og styrespenning for sentralstyring 12 til 230 V UC.
• Styreinngang for sentral PÅ/AV med 8-230 V UC, galvanisk skilt fra driftspenning og relékretser.
• Enhet for montering på DIN-skinne i henhold til DIN-EN 60715 TH35.
• 2 moduler = 36 mm bred, 58 mm dyp.
• Med patentert Eltako duplex-teknologi (DX) på kanal 1 potensialfri kontakt, bryter ved nullgjennomgang ved styring av 230 V AC/50 Hz, noe som reduserer slitasjen betydelig.
• Koble enkelt N-lederen til klemme (N) og L til 1 (L) og/eller 4 (L) for dette. Dette resulterer i et ekstra forbruk i standby-modus på kun 0,1 watt.
• Opptil 60 minneplasser kan fordeles fritt blant kanalene.
• Med dato og automatisk sommertid/vintertid-omstilling.
• Ca. 7 dagers strømsikkerhet uten batteri.

Hver minneplass kan tildeles med astro-funksjon (automatisk omkobling etter soloppgang eller solnedgang), PÅ/AV-tid eller en pulset koblingstid (som utløser en puls på 2 sekunder).

• Astro-funksjonens PÅ/AV-tid kan justeres med opptil ± 2 timer.
• En tidsforsinkelse på opptil ± 2 timer, påvirket av solstandene, kan også angis.
• Sentralstyring PÅ (klemme +E1/-E2) eller AV (klemme +F1/-E2) med prioritet i ZEA-modus (automatisk med sentral styring).

Koblingsuret kan stilles inn enten via Bluetooth med appen Eltako Connect eller med MODE- og SET-knappene, knappelåsfunksjon er mulig. Displaybelysningen tennes når man trykker en gang på MODE eller SET.

20 sekunder etter at du sist trykket på MODE eller SET, går programmet automatisk tilbake til driftmodus og displaybelysningen slukker.

• Trykk på SET, displayet viser BLE (Bluetooth) og koblingsurets ID.
• Tilkoblingen til appen kan nå starte (fabrikkinnstilt PIN 123123).
• Skann QR-koden på bruksanvisningen, appen veileder deg gjennom hele programmeringsprosessen.
• Etter at tilkobling til appen er opprettet, vises BLE+ i displayet.
• Knappene MODE og SET er nå låst.
• Etter 20 minutter uten interaksjon med koblingsuret, kobles Bluetooth-tilkoblingen automatisk fra.

Endre PIN-kode:

• PIN-koden for Bluetooth-tilkoblingen kan endres i appen under knappen "PIN-kode for enheten".
• Bluetooth-tilbakestilling (sletter eventuelt endret PIN-kode): Bluetooth-tilkoblingen til appen må kobles fra.
• Trykk og hold inne MODE og SET samtidig i 2 sekunder, RES blinker i displayet.
• Trykk og hold inne SET i 2 sekunder, BLE vises i displayet. Hvis du bekrefter med SET, utføres Bluetooth-tilbakestillingen, PIN-koden slettes, og enheten tilbakestilles til fabrikkinnstilling.

Still inn koblingsuret med MODE- og SET-knappene:

• Velg språk: Hver gang strømkilden kobles til, kan du innen 10 sekunder velge språk med SET og bekrefte med MODE. D = tysk, GB = engelsk, F = fransk, IT = italiensk og ES = spansk.
• Deretter går displayet over til normal visning: ukedag, tid, dato og måned.
• Rask bladring: Ved følgende innstillinger ruller tallene raskt oppover når en inntastingsknapp holdes nede. Hvis du slipper knappen og deretter trykker den inn igjen, endres retningen.
• Still inn tid: Trykk på MODE og bruk deretter SET for å finne funksjonen CLK under PRG (program) og velg den med MODE. Under H stiller du inn riktig time med SET og bekrefter med MODE. Gjør det samme under M for minutter.
• Still inn dato: Trykk på MODE og bruk deretter SET for å finne funksjonen DAT under PRG og velg den med MODE. Under Y stiller du inn riktig år med SET og bekrefter med MODE. Gjør det samme under M for måned og D for dato. Den siste innstillingen i sekvensen MO (ukedag) blinker. Trykk SET for å stille inn og trykk MODE for å bekrefte.

Andre innstillinger som geografisk posisjon for astro, manuell PÅ eller AV, sommer/vintertidsinnstilling, sentral PÅ eller AV, tilfeldig funksjon, knappelås og programmering av tider beskrives i bruksanvisningen.
